GS1 Etiketten drucken – GS1-128, - DataMatrix, - QR Code
Vorliegende Anleitung gilt übergreifend für GS1-128 (EAN-128), GS1 DataMatrix und GS1 QR Code.
Für alle drei Barcode-Typen ist die grundlegende Struktur der GS1-Nummer sowie auch die Handhabung innerhalb
unserer Barcode Software identisch.
GS1-128 (EAN-128)
Aufbau der GS1-Nummer
Jede GS1-Nummer besteht aus einem oder mehreren aufeinanderfolgenden Paaren aus AIs und Nutzdaten. AI steht für "Application Identifier" und ist stets eine Ganzzahl, welche die Bedeutung der dazugehörigen Nutzdaten beschreibt. AIs erscheinen innerhalb der Klartextzeile eines GS1-128 Barcodes stets in Klammern:GS1-128 (EAN-128)
Version: 7.1
Sprachen: DE / EN
Größe: 30 MB
Windows 11, 10, 8, 7
30-Tage-Demo: DOWNLOAD Alternative Quelle:
heise.de/...
Software-Lizenz BESTELLEN
Auslese bekannter Unternehmen, die unsere Barcode Software einsetzen: REFERENZEN
Sprachen: DE / EN
Größe: 30 MB
Windows 11, 10, 8, 7
30-Tage-Demo: DOWNLOAD Alternative Quelle:
heise.de/...
Software-Lizenz BESTELLEN
Auslese bekannter Unternehmen, die unsere Barcode Software einsetzen: REFERENZEN
Gemäß Tabelle (siehe weiter unten) wird hier eine 14-stellige GTIN (AI 01) gefolgt von einem 6-stelligen Mindesthaltbarkeitsdatum (AI 15) im Format JJMMTT abgebildet. Die dargestellten GS1 DataMatrix und GS1 QR Code kodieren jeweils exakt den gleichen Inhalt:
GS1 DataMatrix
GS1 QR Code
Eingabe der GS1-Nummer
Innerhalb unserer Barcode Software können Sie eine GS1-Nummer sowohl einschließlich der Klammern als auch ohne diese eingeben. So kann die Nummer aus obigem Beispiel in beiden der nachfolgenden Varianten eingegeben werden:
Variante 1: (01)01234567890128(15)191231
Variante 2: 010123456789012815191231
Das Programm rüstet etwaige fehlende Klammern für die korrekte Darstellung der GS1-Nummer als Klartext automatisch
nach. (Dies erübrigt sich für GS1 DataMatrix und GS1 QR Code, da die Nummer bei diesen Barcode-Typen nicht als
Klartext gedruckt wird.)
Variante 2: 010123456789012815191231
Eingabe von Daten variabler Länge
Beide AIs im obigen Beispiel schreiben (siehe Tabelle) eine feste Länge der Nutzdaten vor (14 bzw. 6 Zeichen). Im Unterschied dazu muss bei AIs mit variabler Länge das Ende der Nutzdaten stets explizit markiert werden, damit ein Barcode Scanner erkennen kann, wo genau ein AI-Nutzdaten-Paar endet und das nächste anfängt. Das Markieren erfolgt über das Sonderzeichen FNC1. (Dazu existiert in unserer Barcode Software die entsprechend lautende Funktion "Sonderzeichen einfügen".)
Beispiel:
(30)19[*FNC1*](21)7128
bzw. ohne Klammern:
3019[*FNC1*]217128
Erläuterung: Gemäß Tabelle ist beim AI 30 die Länge der Nutzdaten nicht fest vorgeschrieben, sondern
kann zwischen 1 und 8 Zeichen variieren. Dementsprechend wird das Ende der Nutzdaten durch ein FNC1-Zeichen
markiert.(30)19[*FNC1*](21)7128
bzw. ohne Klammern:
3019[*FNC1*]217128

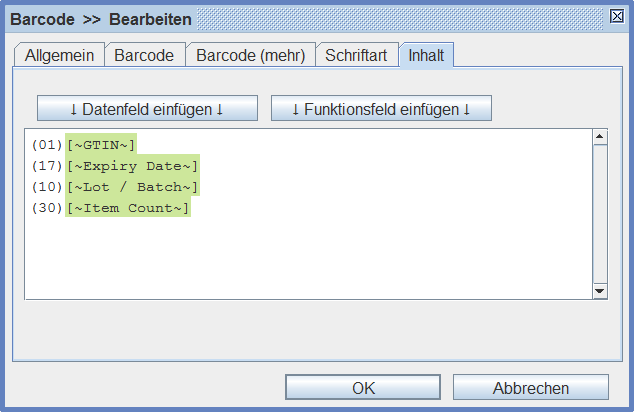

Tipp: Setzen Sie AIs mit einer per Definition variablen Länge der Nutzdaten wenn möglich an die letzte Position innerhalb der GS1-Nummer. Dadurch kann das FNC1-Trennzeichen entfallen und der gedruckte Barcode muss ein (wenn auch nur kleines) Stück weniger Platz auf dem Etikett für sich beanspruchen.

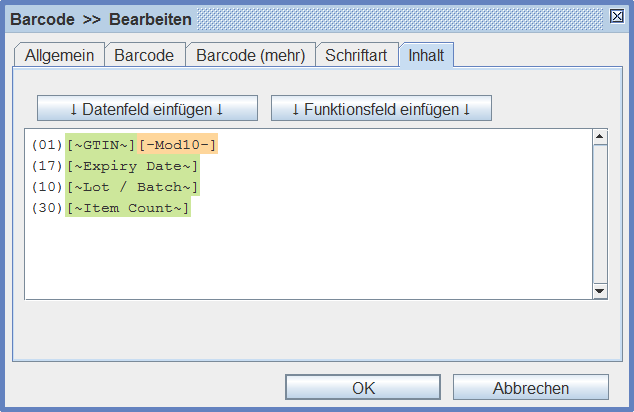

Prüfziffer bei SSCC und GTIN
AI 00 (SSCC) sowie AI 01 und AI 02 (GTIN) sind die wohl am Häufigsten verwendeten Informationen innerhalb von GS1-Nummern. Eine weitere Besonderheit liegt darin, dass SSCC und GTIN jeweils mit einer Prüfziffer enden müssen. Letztere kann in der jeweiligen Nummer entweder bereits enthalten sein – dann prüft unsere Barcode Software sie automatisch auf Korrektheit. Oder sie kann vom Programm selbstständig berechnet und eingefügt werden. In letzterem Fall setzen Sie bitte einfach ein #-Zeichen als Platzhalter für die Prüfziffer ein:
(01)5326870296128#(15)191231
GS1 DataMatrix und GS1 QR Code – Eingabe
Anders als bei anderen 2D-Barcodes gestattet es unsere Barcode Software, bei den beiden GS1-Barcodes GS1 DataMatrix und GS1 QR Code während der Eingabe Zeilenumbrüche zu verwenden. Dies kann etwa nützlich sein, um aus besonders vielen Informationen bestehende GS1-Nummern zur besseren Übersicht in mehrere Zeilen aufzuteilen, mit z.B. je einem AI pro Zeile. Die Zeilenumbrüche werden später automatisch wieder entfernt und nicht im jeweiligen Barcode abgebildet.Erläuterungen zur Tabelle
1. In der Spalte Format bedeutet "N", dass numerische, "X", dass alphanumerische Werte (zzgl. diverser weiterer Zeichen) erwartet werden. Ein doppelter Punkt (..) gibt an, dass die Werte von variabler Länge sein dürfen. So steht beispielsweise "N..6" für einen numerischen Wert mit einer maximalen Länge von 6 Zeichen. "N6" demgegenüber stünde für einen ebenfalls numerischen Wert, der allerdings genau 6 Zeichen lang sein muss.2. AIs, welche mit einem "x" enden, sind bis auf wenige Ausnahmen für Angaben von Bruchzahlen mit Nachkommastelle vorgesehen. Dabei wird die jeweilige Bruchzahl ohne das Komma kodiert, während die Position des Kommas als Zahl an die Stelle von "x" im AI eingefügt wird.
Tabelle mit allen im GS1-System verfügbaren AIs
| AI | Description | Format | Required delimiter |
|---|---|---|---|
| 00 | Serial Shipping Container Code (SSCC) | N18 | - |
| 01 | Global Trade Item Number (GTIN) | N14 | - |
| 02 | GTIN of contained trade items | N14 | - |
| 10 | Batch or lot number | X..20 | FNC1 |
| 11 | Production date (YYMMDD) | N6 | - |
| 12 | Due date (YYMMDD) | N6 | - |
| 13 | Packaging date (YYMMDD) | N6 | - |
| 15 | Best before date (YYMMDD) | N6 | - |
| 16 | Sell by date (YYMMDD) | N6 | - |
| 17 | Expiration date (YYMMDD) | N6 | - |
| 20 | Internal product variant | N2 | - |
| 21 | Serial number | X..20 | FNC1 |
| 22 | Consumer product variant | X..20 | FNC1 |
| 235 | Third Party Controlled, Serialised Extension of GTIN (TPX) | X..28 | FNC1 |
| 240 | Additional product identification assigned by the manufacturer | X..30 | FNC1 |
| 241 | Customer part number | X..30 | FNC1 |
| 242 | Made-to-Order variation number | N..6 | FNC1 |
| 243 | Packaging component number | X..20 | FNC1 |
| 250 | Secondary serial number | X..30 | FNC1 |
| 251 | Reference to source entity | X..30 | FNC1 |
| 253 | Global Document Type Identifier (GDTI) | N13+X..17 | FNC1 |
| 254 | GLN extension component | X..20 | FNC1 |
| 255 | Global Coupon Number (GCN) | N13+N..12 | FNC1 |
| 30 | Variable count of items (variable measure trade item) | N..8 | FNC1 |
| 310x | Net weight, kilograms (variable measure trade item) | N6 | - |
| 311x | Length or first dimension, metres (variable measure trade item) | N6 | - |
| 312x | Width, diameter, or second dimension, metres (variable measure trade item) | N6 | - |
| 313x | Depth, thickness, height, or third dimension, metres (variable measure trade item) | N6 | - |
| 314x | Area, square metres (variable measure trade item) | N6 | - |
| 315x | Net volume, litres (variable measure trade item) | N6 | - |
| 316x | Net volume, cubic metres (variable measure trade item) | N6 | - |
| 320x | Net weight, pounds (variable measure trade item) | N6 | - |
| 321x | Length or first dimension, inches (variable measure trade item) | N6 | - |
| 322x | Length or first dimension, feet (variable measure trade item) | N6 | - |
| 323x | Length or first dimension, yards (variable measure trade item) | N6 | - |
| 324x | Width, diameter, or second dimension, inches (variable measure trade item) | N6 | - |
| 325x | Width, diameter, or second dimension, feet (variable measure trade item) | N6 | - |
| 326x | Width, diameter, or second dimension, yards (variable measure trade item) | N6 | - |
| 327x | Depth, thickness, height, or third dimension, inches (variable measure trade item) | N6 | - |
| 328x | Depth, thickness, height, or third dimension, feet (variable measure trade item) | N6 | - |
| 329x | Depth, thickness, height, or third dimension, yards (variable measure trade item) | N6 | - |
| 330x | Logistic weight, kilograms | N6 | - |
| 331x | Length or first dimension, metres | N6 | - |
| 332x | Width, diameter, or second dimension, metres | N6 | - |
| 333x | Depth, thickness, height, or third dimension, metres | N6 | - |
| 334x | Area, square metres | N6 | - |
| 335x | Logistic volume, litres | N6 | - |
| 336x | Logistic volume, cubic metres | N6 | - |
| 337x | Kilograms per square metre | N6 | - |
| 340x | Logistic weight, pounds | N6 | - |
| 341x | Length or first dimension, inches | N6 | - |
| 342x | Length or first dimension, feet | N6 | - |
| 343x | Length or first dimension, yards | N6 | - |
| 344x | Width, diameter, or second dimension, inches | N6 | - |
| 345x | Width, diameter, or second dimension, feet | N6 | - |
| 346x | Width, diameter, or second dimension, yard | N6 | - |
| 347x | Depth, thickness, height, or third dimension, inches | N6 | - |
| 348x | Depth, thickness, height, or third dimension, feet | N6 | - |
| 349x | Depth, thickness, height, or third dimension, yards | N6 | - |
| 350x | Area, square inches (variable measure trade item) | N6 | - |
| 351x | Area, square feet (variable measure trade item) | N6 | - |
| 352x | Area, square yards (variable measure trade item) | N6 | - |
| 353x | Area, square inches | N6 | - |
| 354x | Area, square feet | N6 | - |
| 355x | Area, square yards | N6 | - |
| 356x | Net weight, troy ounces (variable measure trade item) | N6 | - |
| 357x | Net weight (or volume), ounces (variable measure trade item) | N6 | - |
| 360x | Net volume, quarts (variable measure trade item) | N6 | - |
| 361x | Net volume, gallons U.S. (variable measure trade item) | N6 | - |
| 362x | Logistic volume, quarts | N6 | - |
| 363x | Logistic volume, gallons U.S. | N6 | - |
| 364x | Net volume, cubic inches (variable measure trade item) | N6 | - |
| 365x | Net volume, cubic feet (variable measure trade item) | N6 | - |
| 366x | Net volume, cubic yards (variable measure trade item) | N6 | - |
| 367x | Logistic volume, cubic inches | N6 | - |
| 368x | Logistic volume, cubic feet | N6 | - |
| 369x | Logistic volume, cubic yards | N6 | - |
| 37 | Count of trade items or trade item pieces contained in a logistic unit | N..8 | FNC1 |
| 390x | Applicable amount payable or Coupon value, local currency | N..15 | FNC1 |
| 391x | Applicable amount payable with ISO currency code | N3+N..15 | FNC1 |
| 392x | Applicable amount payable, single monetary area (variable measure trade item) | N..15 | FNC1 |
| 393x | Applicable amount payable with ISO currency code (variable measure trade item) | N3+N..15 | FNC1 |
| 394x | Percentage discount of a coupon | N4 | - |
| 400 | Customers purchase order number | X..30 | FNC1 |
| 401 | Global Identification Number for Consignment (GINC) | X..30 | FNC1 |
| 402 | Global Shipment Identification Number (GSIN) | N17 | - |
| 403 | Routing code | X..30 | FNC1 |
| 410 | Ship to - Deliver to Global Location Number | N13 | - |
| 411 | Bill to - Invoice to Global Location Number | N13 | - |
| 412 | Purchased from Global Location Number | N13 | - |
| 413 | Ship for - Deliver for - Forward to Global Location Number | N13 | - |
| 414 | Identification of a physical location - Global Location Number | N13 | - |
| 415 | Global Location Number of the invoicing party | N13 | - |
| 416 | GLN of the production or service location | N13 | - |
| 417 | Party GLN | N13 | - |
| 420 | Ship to - Deliver to postal code within a single postal authority | X..20 | FNC1 |
| 421 | Ship to - Deliver to postal code with ISO country code | N3+X..9 | FNC1 |
| 422 | Country of origin of a trade item | N3 | - |
| 423 | Country of initial processing | N3+N..12 | FNC1 |
| 424 | Country of processing | N3 | - |
| 425 | Country of disassembly | N3+N..12 | FNC1 |
| 426 | Country covering full process chain | N3 | - |
| 427 | Country subdivision Of origin | X..3 | FNC1 |
| 7001 | NATO Stock Number (NSN) | N13 | - |
| 7002 | UN/ECE meat carcasses and cuts classification | X..30 | FNC1 |
| 7003 | Expiration date and time | N10 | - |
| 7004 | Active potency | N..4 | FNC1 |
| 7005 | Catch area | X..12 | FNC1 |
| 7006 | First freeze date | N6 | - |
| 7007 | Harvest date | N6..12 | FNC1 |
| 7008 | Species for fishery purposes | X..3 | FNC1 |
| 7009 | Fishing gear type | X..10 | FNC1 |
| 7010 | Production method | X..2 | FNC1 |
| 7020 | Refurbishment lot ID | X..20 | FNC1 |
| 7021 | Functional status | X..20 | FNC1 |
| 7022 | Revision status | X..20 | FNC1 |
| 7023 | Global Individual Asset Identifier (GIAI) of an assembly | X..30 | FNC1 |
| 703x | Number of processor with ISO Country Code | N3+X..27 | FNC1 |
| 7040 | GS1 UIC with Extension 1 and Importer index | N1+X3 | - |
| 710 | National Healthcare Reimbursement Number (NHRN) - Germany PZN | X..20 | FNC1 |
| 711 | National Healthcare Reimbursement Number (NHRN) - France CIP | X..20 | FNC1 |
| 712 | National Healthcare Reimbursement Number (NHRN) - Spain CN | X..20 | FNC1 |
| 713 | National Healthcare Reimbursement Number (NHRN) - Brasil DRN | X..20 | FNC1 |
| 714 | National Healthcare Reimbursement Number (NHRN) - Portugal AIM | X..20 | FNC1 |
| 723x | Certification reference | X2+X..28 | FNC1 |
| 7240 | Protocol ID | X..20 | FNC1 |
| 8001 | Roll products (width, length, core diameter, direction, splices) | N14 | - |
| 8002 | Cellular mobile telephone identifier | X..20 | FNC1 |
| 8003 | Global Returnable Asset Identifier (GRAI) | N14+X..16 | FNC1 |
| 8004 | Global Individual Asset Identifier (GIAI) | X..30 | FNC1 |
| 8005 | Price per unit of measure | N6 | - |
| 8006 | Identification of an individual trade item piece | N14+N2+N2 | FNC1 |
| 8007 | International Bank Account Number (IBAN) | X..34 | FNC1 |
| 8008 | Date and time of production | N8+N..4 | FNC1 |
| 8009 | Optically Readable Sensor Indicator | X..50 | FNC1 |
| 8010 | Component/Part Identifier (CPID) | Y..30 | FNC1 |
| 8011 | Component/Part Identifier serial number (CPID SERIAL) | N..12 | FNC1 |
| 8012 | Software version | X..20 | FNC1 |
| 8013 | Global Model Number (GMN) | X..30 | FNC1 |
| 8017 | Global Service Relation Number to identify the relationship between an organisation offering services and the provider of services | N18 | - |
| 8018 | Global Service Relation Number to identify the relationship between an organisation offering services and the recipient of services | N18 | - |
| 8019 | Service Relation Instance Number (SRIN) | N..10 | FNC1 |
| 8020 | Payment slip reference number | X..25 | FNC1 |
| 8026 | Identification of pieces of a trade item (ITIP) contained in a logistic unit | N14+N2+N2 | FNC1 |
| 8110 | Coupon code identification for use in North America | X..70 | FNC1 |
| 8111 | Loyalty points of a coupon | N4 | - |
| 8112 | Paperless coupon code identification for use in North America | X..70 | FNC1 |
| 8200 | Extended Packaging URL | X..70 | FNC1 |
| 90 | Information mutually agreed between trading partners | X..30 | FNC1 |
| 91 | Company internal information | X..90 | FNC1 |
| 92 | Company internal information | X..90 | FNC1 |
| 93 | Company internal information | X..90 | FNC1 |
| 94 | Company internal information | X..90 | FNC1 |
| 95 | Company internal information | X..90 | FNC1 |
| 96 | Company internal information | X..90 | FNC1 |
| 97 | Company internal information | X..90 | FNC1 |
| 98 | Company internal information | X..90 | FNC1 |
| 99 | Company internal information | X..90 | FNC1 |
